플렉서블 엠브란스 스위치 제어 키보드
,FPC 회로 보드 스위치 패널
,플렉서블 프린팅 스위치 키보드
-
모델 번호.HC-FPC-022
-
조합 모드접착성 유연한 플레이트
-
전도성 접착제전도성은 페이스트
-
난연제V2
-
가공기술전해박
-
기본 재료구리
-
단열재유기수지
-
최대 전압50V 직류
-
최대 전류100ma
-
접촉저항0.5-10Ω
-
절연저항≥100MΩ
-
유전체 내성250VRMS
-
작동력57~397g
-
스위치 스트로크0.1~1.5mm
-
작동 온도-20~80°C
-
최소 주문 수량100

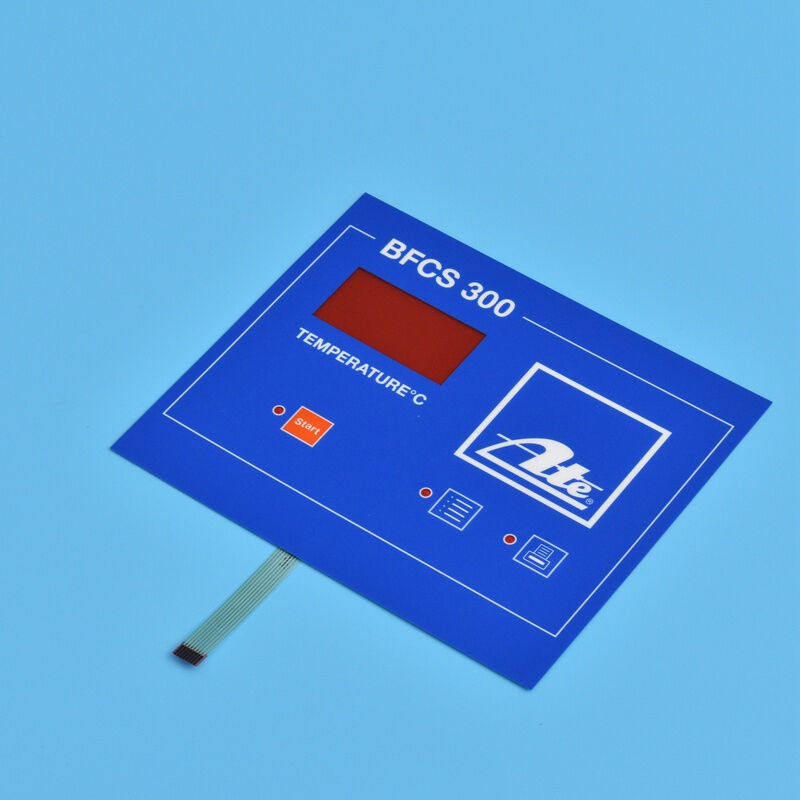

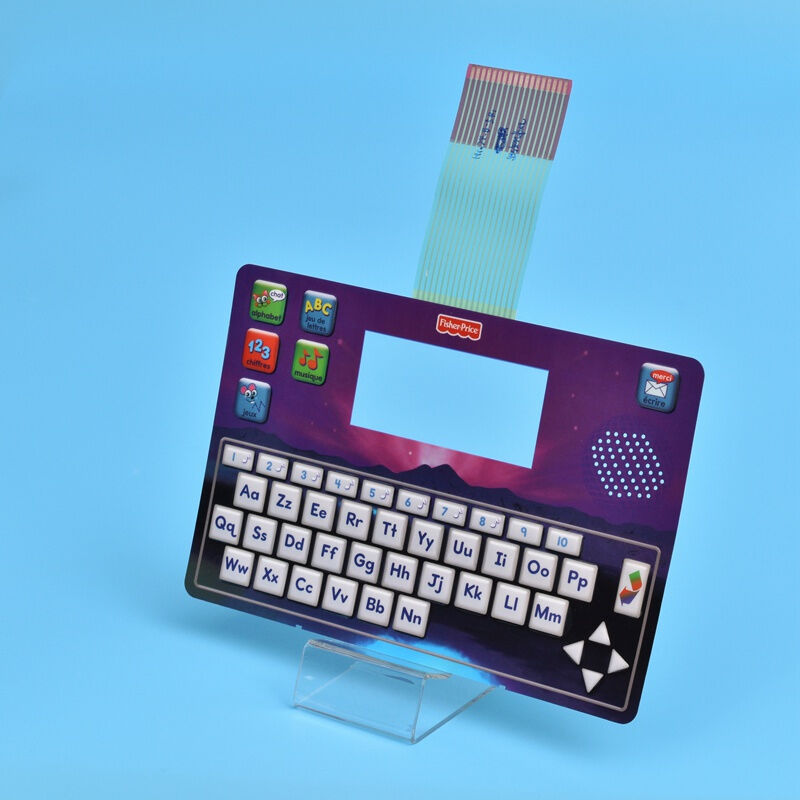

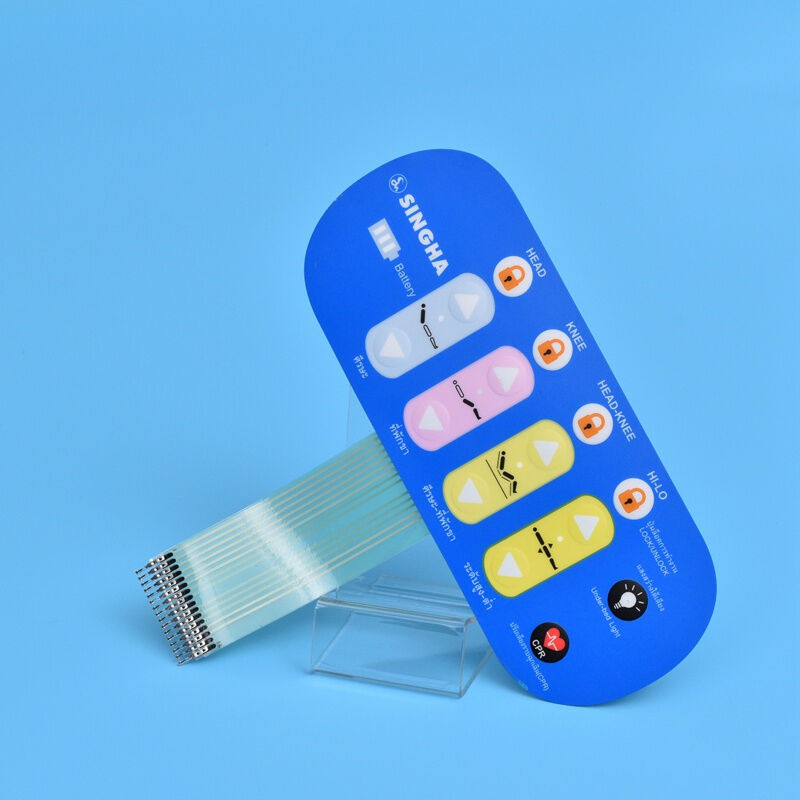

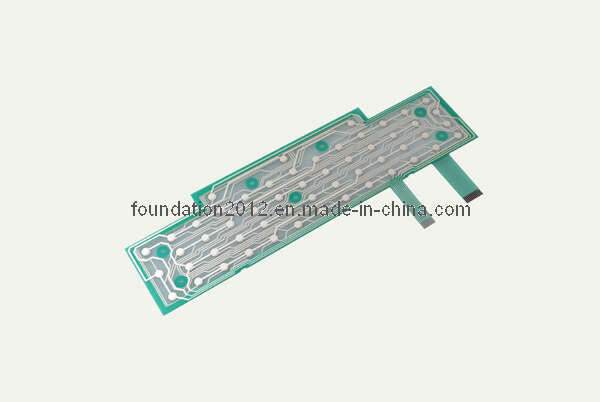

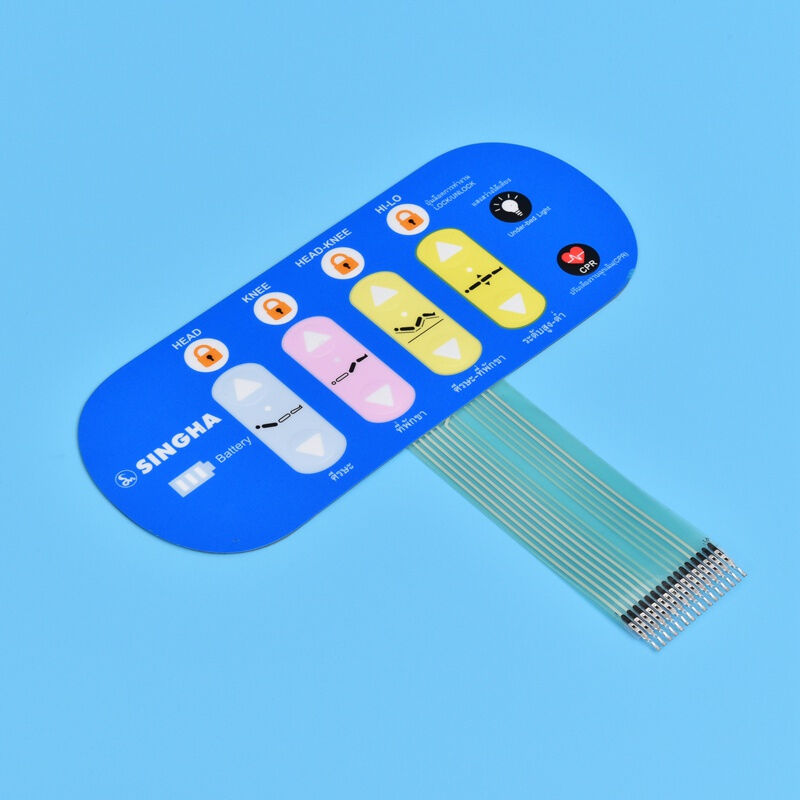

유연한 인쇄 스위치 패널 FPC 제어 키패드 회로 기판
유연한 인쇄 스위치 패널 FPC 제어 키패드 회로 기판
산업 응용 분야에서 안정적으로 작동하도록 설계된 고성능 유연한 인쇄 회로 제어 키패드입니다.
주요 특징
- 오버레이 재질 : AUTOTYPE의 폴리에스터(PET) 또는 LEXAN의 폴리카보네이트(PC)
- 후면 접착제: 3M 467MP, 3M 468MP 및 동급 옵션
- 매칭 컬러: Pantone 및 RAL 컬러 매칭 시스템
- 고객 요구 사항에 따른 맞춤형 테일, 핀 및 회로 레이아웃
- 금속 돔 또는 폴리 돔 구성으로 사용 가능
전기 사양
- 최대 회로 정격: 50V DC, 100mA, 500mW
- 접촉 저항: 0.5~10Ω(트레이스 길이 및 재료에 따라 다름)
- 절연 저항: 100V에서 ≥100MΩ
- 절연 내력: 250VRms(50~60Hz/min)
- 계약 바운스: ≤10ms
기계 사양
- 작동력: 평면형 = 57~284G(2~10oz), 촉각형 = 170~397g(6~14oz)
- 스위치 스트로크: 플랫형 = 0.1~0.5mm, 촉각형 = 0.6~1.5mm
환경 사양
- 작동 온도: 플랫/메탈 돔: -20°C ~ 80°C, 폴리 돔: -20°C ~ 55°C
- 보관 온도: 플랫/메탈 돔: -40°C ~ 80°C, 폴리 돔: -40°C ~ 60°C
- 작동 습도: 40°C에서 240시간 동안 90%
- 진동: 최대 20GS(10~200Hz, MIL-STD-202, M204, 조건 B)
기술 사양
| 와이어 리드 저항 | <1Ω/CM | 생활 시간 | >1백만 번 |
| 정격전류 | 25-100mA, 0~30V DC | 작동 온도 | -104°F~158°F |
| 정격전압 | <50V, DC | 작동 습도 | 104°F에서 <98% RH |
| 절연저항 | <100MΩ, 250V DC | 돔 스프링백 시간 | <5밀리초 |
| 여행 전환 | 플랫형 0.05-0.3mm 촉각 유형: 0.3-1.5mm |
기본 재료 내전압 | 1500V DC |
| 꼬리 유연성 | 180도 이내의 모든 각도 | ||
제품 이미지
