강조하다
딱딱한 다층 유연 PCB
,전기 인쇄 회로 보드
,유연막 스위치 PCB
-
모델 번호.HC-FPC-016
-
조합 모드접착성 유연한 플레이트
-
전도성 접착제전도성은 페이스트
-
난연제HB
-
가공기술전해박
-
기본 재료구리
-
단열재유기수지
-
와이어 저항≤ 1Ω/cm
-
현재 등급25-100mA, 0-30V DC
-
작업 전압≤ 50V DC
-
절연 전압≤ 100MΩ 250V DC
-
직장 생활≤ 100만회
-
작업 온도-40°C ~ 70°C
-
작업 습도40°C ≤ 98%RH
-
모재 가압1500V DC
-
최소 주문 수량100
딱딱한 다층 전기 인쇄 유연 PCB 회로 보드
엄밀한 다층 전기 인쇄된 가동 가능한 PCB 회로판
우리는 통합 시스템과 안정적인 기술 팀을 갖춘 포괄적인 멤브레인 스위치 제조를 전문으로 하며 완벽한 원스톱 서비스 솔루션을 제공합니다.
제품 구성 및 재료
레이어 구성
- 씌우다
- 오버레이 접착제
- 돔 리테이너
- 메탈 돔
- 스페이서 접착제
- 회로
- 후면 접착제(맞춤형)
재료 사양
- 기본 재료: PET/PC
- 오버레이 재질: AUTOTYPE의 폴리에스테르(PET) 또는 LEXAN의 폴리카보네이트(PC)
- 후면 접착제: 3M 467MP, 3M 468MP 또는 요청대로
- 컬러 매칭: Pantone 및 RAL 컬러 매칭 시스템
- 테일, 핀 및 회로 레이아웃: 고객 요구 사항에 맞게 맞춤화
- 스위치 유형: 금속 돔 또는 폴리 돔 옵션
기술 사양
전기적 특성
| 와이어 저항 | ≤ 1Ω/cm |
| 최대 회로 정격 | 50V DC, 100mA, 500mW |
| 접촉 저항 | 0.5-10Ω(트레이스 길이 및 재료에 따라 다름) |
| 절연저항 | 100V에서 ≥ 100MΩ |
| 유전체 내성 | 250VRms(50~60Hz/분) |
| 바운스에 연락하기 | 10ms 이하 |
기계적 성질
| 작동력 | 평면형: 57-284G(2-10oz), 촉각형: 170-397g(6-14oz) |
| 스위치 스트로크 | 평면형: 0.1-0.5mm, 촉각형: 0.6-1.5mm |
| 일생 | > 1백만 주기 |
| 돔 스프링백 시간 | < 5밀리초 |
| 꼬리 유연성 | 180도 이내의 모든 각도 |
환경 사양
| 작동 온도 | 평면/금속 돔: -20°C ~ 80°C, 폴리 돔: -20°C ~ 55°C |
| 보관 온도 | 평면/금속 돔: -40°C ~ 80°C, 폴리 돔: -40°C ~ 60°C |
| 작동 습도 | 240시간 동안 40°C에서 90% |
| 진동 저항 | 최대 20GS(10~200Hz, MIL-STD-202, M204, 조건 B) |
| 모재 내전압 | 1500V DC |
생산 능력
스크린인쇄부
IR 터널 및 오븐
두께 테스트
레이저 절단기
펀칭 부서
엠보싱 키 섹션
조립 라인
전기 테스트
OQC 부서
시각적 측면 테스트
PU 코팅 부문
제품특징
- 창문이 있는 멤브레인 스위치
- 엠보싱 처리로 터치감 있는 키
- 실크스크린 인쇄
- 완벽한 외부 마감
- 100만 회 이상의 수명 주기
- 고품질 건설
응용
의료 장비
통신기기
전화 시스템
가전제품
보안 시스템
산업 제어
상업 용어
| 최소 주문 수량 | 50개 |
| 지불 조건 | T/T 또는 L/C |
| 금형 충전 | 100% 사전에 |
| 샘플 시간 | 도면 승인 후 9~10일 |
| 생산 리드타임 | 샘플 승인 후 15-22일 |
회사 정보
| 원산지 | 중국 동관 |
| 브랜드 이름 | 기반 |
| 모델 번호 | HC-MS-002 |
| 인증 | ISO9001:2008, SGS, Rohs |
회사의 장점
- 광범위한 현장 전문 지식을 갖춘 숙련된 관리팀
- 전문 직원 및 숙련공
- 강력한 R&D 역량
- 빠른 배송 시간
- 경쟁력 있는 가격
- 대량 주문이 가능한 2개의 공장
- 전문 영업팀과 우수한 고객 서비스

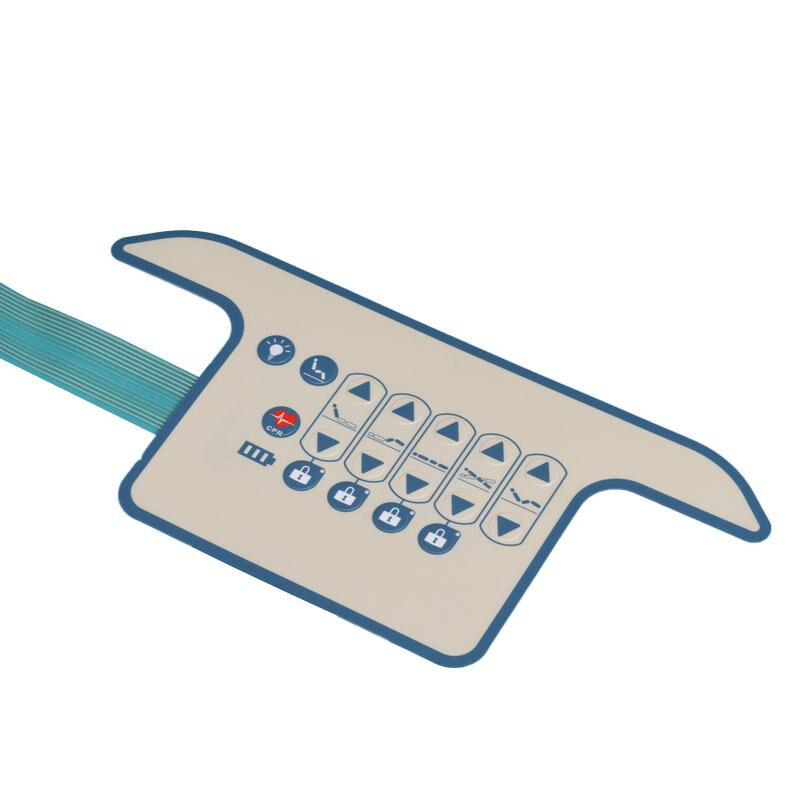

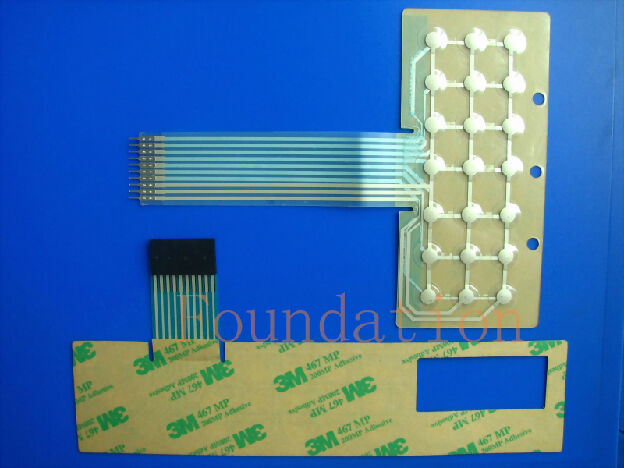

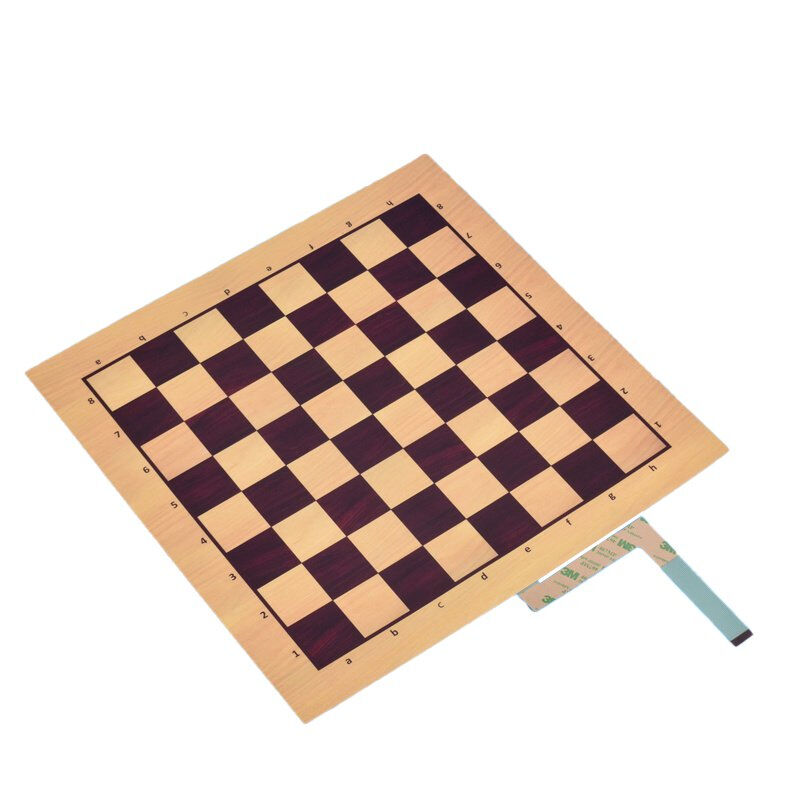

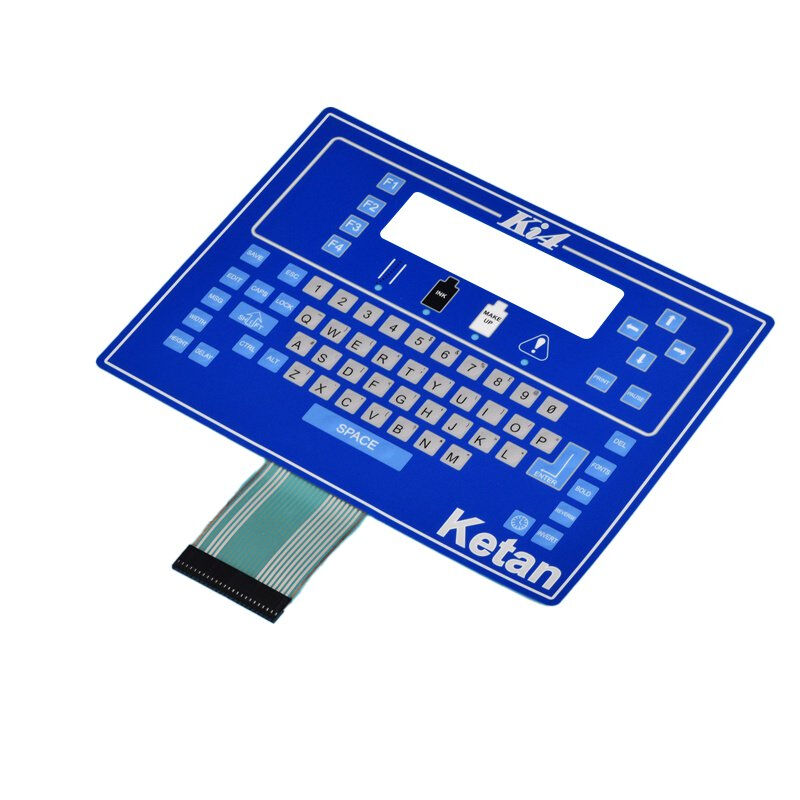

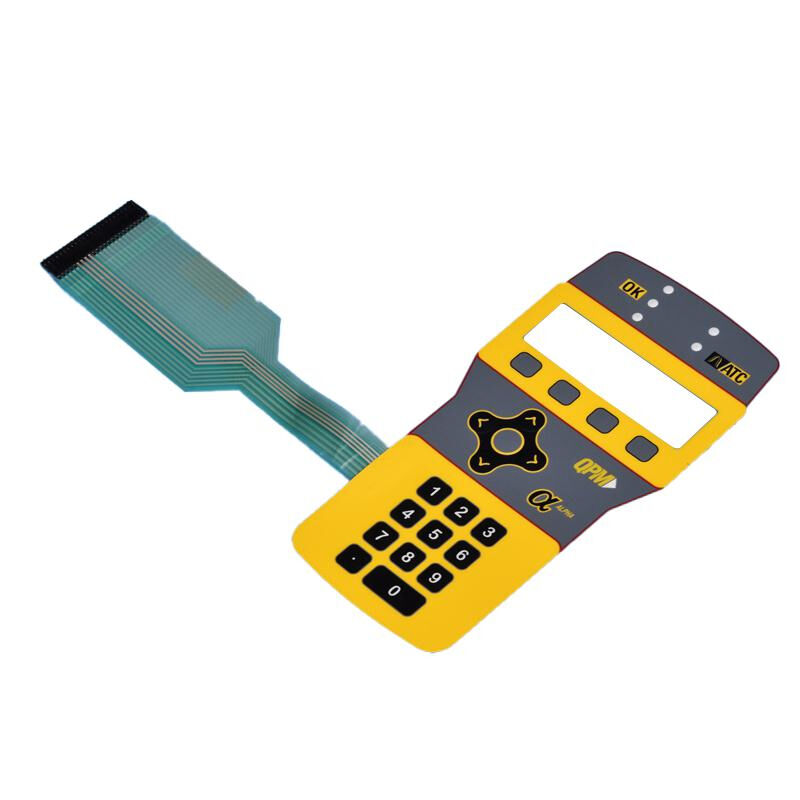

제품 이미지
