강조하다
금속 돔 막 스위치
,유연 회로막 패널
,촉각막 스위치 보드
-
접촉 유형타입 c 접촉
-
재료애완 동물
-
탐지 방법후부-반사성 방식
-
스위치 수다중 제어 스위치
-
회로 등급35V(DC), 100mA, 1W
-
접촉저항10Ω --700Ω
-
절연저항> 100MΩ 250V DC
-
접점 바운스5ms 이하
-
유전체 내성250VRms(50~60Hz 1분)
-
기대 수명평면형 ≥ 500만회, 촉각형: ≥ 100만회
-
작동력평면형 57-284G(2-10Oz), 촉각형 170-397g(6-14Oz)
-
스위치 스트로크평면형 0.1-0.5mm, 촉각형 0.6-1.5mm
-
작동 온도-40 - +80
-
보관 온도-40~+85
-
습기40, 90% -95%, 240시간
-
인증ISO9001
-
최소 주문 수량100
금속 돔 유연 회로 보드 패널 망막 스위치
금속 돔 유연한 회로 기판 패널 멤브레인 스위치
멤브레인 스위치 및 실리콘 고무 키패드에 대한 10년 이상의 설계 및 제조 전문 지식을 바탕으로 당사는 전자 제품, 가전제품, 의료 장비 및 군용 차량을 위한 신뢰할 수 있는 솔루션을 제공합니다. 품질에 대한 우리의 약속은 전 세계 100개 이상의 고객으로부터 신뢰를 얻었습니다.
모든 회로, 그래픽 오버레이 및 멤브레인 스위치는 최적의 성능과 신뢰성을 보장하기 위해 공장을 떠나기 전에 철저한 테스트와 검사를 거칩니다.
유연한 인쇄 회로 사양
재료:전도성 은과 탄소를 함유한 폴리에스테르
후면 접착제:미국 3M 467MP, 3M 468MP, 3M9472LE 등
회로 특징
- 100% 품질 테스트됨
- 긴 수명
- 2색 LED 통합
- 양면 FPC 회로
성능 사양
전자 특성:
| 회로 등급 | 35V(DC), 100mA, 1W |
| 접촉 저항 | 10Ω - 700Ω(트레이스 길이 및 재료에 따라 다름) |
| 절연저항 | > 250V DC에서 100MΩ |
| 바운스에 연락하기 | 5ms 이하 |
| 유전체 내성 | 250VRms(50~60Hz 1분) |
기계적 성질:
| 기대 수명 | 플랫형: ≥ 500만 주기 촉각 유형: ≥ 100만 주기 |
| 작동력 | 플랫형: 57-284g(2-10Oz) 촉각 유형: 170-397g(6-14Oz) |
| 스위치 스트로크 | 편평한 유형: 0.1-0.5mm 촉각 유형: 0.6-1.5mm |
환경 매개변수:
| 작동 온도 | -40°C ~ +80°C |
| 보관 온도 | -40°C ~ +85°C |
| 습기 | 40, 90%-95%, 240시간 |
| 컬러 매칭 | 팬톤 컬러 매칭 시스템 |
추가사양
재료:질감 있는 PC, 무광택 마감 광택 PC, 오토타입 PET, PVC
두께:0.5, 0.7, 0.8, 1.0mm
LED 창:모든 색상에 투명 또는 반투명
양각 키:폴리돔과 림
금속 돔:Nicomatic 및 Innovan 브랜드, 니켈 및 금도금
기술 사양
| 와이어 리드 저항 | <1Ω/CM |
| 정격전류 | 25-100mA, 0-30V DC |
| 정격전압 | <50V, DC |
| 절연저항 | <100MΩ, 250V DC |
| 생활 시간 | >1백만 주기 |
| 작동 온도 | -40°C ~ 70°C(-104°F ~ 158°F) |
| 작동 습도 | 104°F에서 <98% RH |
| 돔 스프링백 시간 | <5밀리초 |
| 모재 내전압 | 1500V DC |
| 꼬리 유연성 | 180도 이내의 모든 각도 |
특수 기능:방수, EMI 차폐, 창/렌즈 코팅, 내장형 LED 및 다양한 UV 마감재를 포함한 맞춤형 요구 사항을 수용할 수 있습니다.
생산 및 사업 내용
생산 능력:1,000,000개 단위
단가:협상 가능
배송 조건:EXW
지불 조건:티/티
기원:동관
포장:판지에

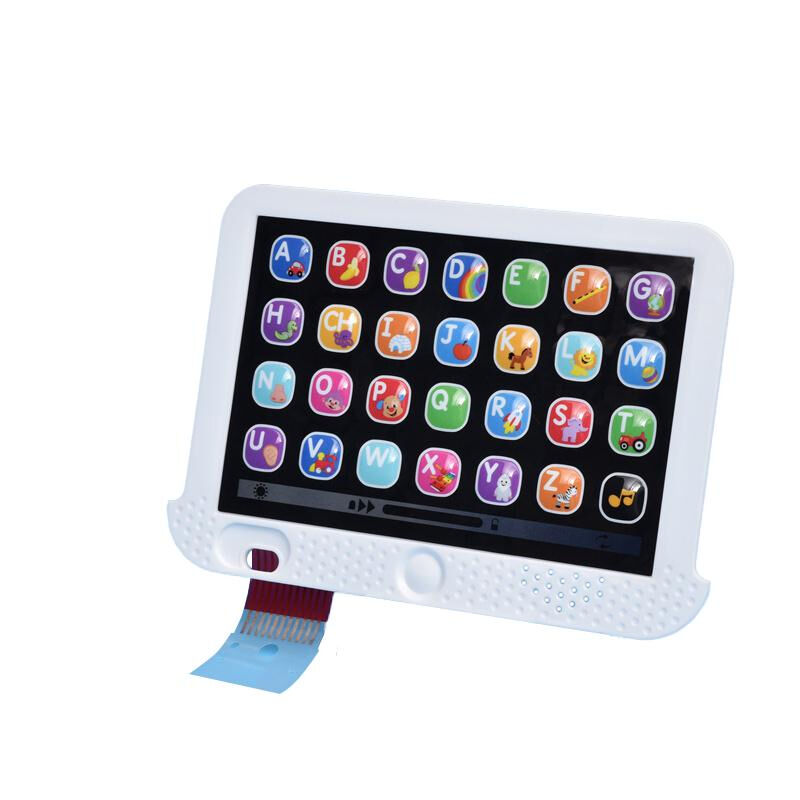

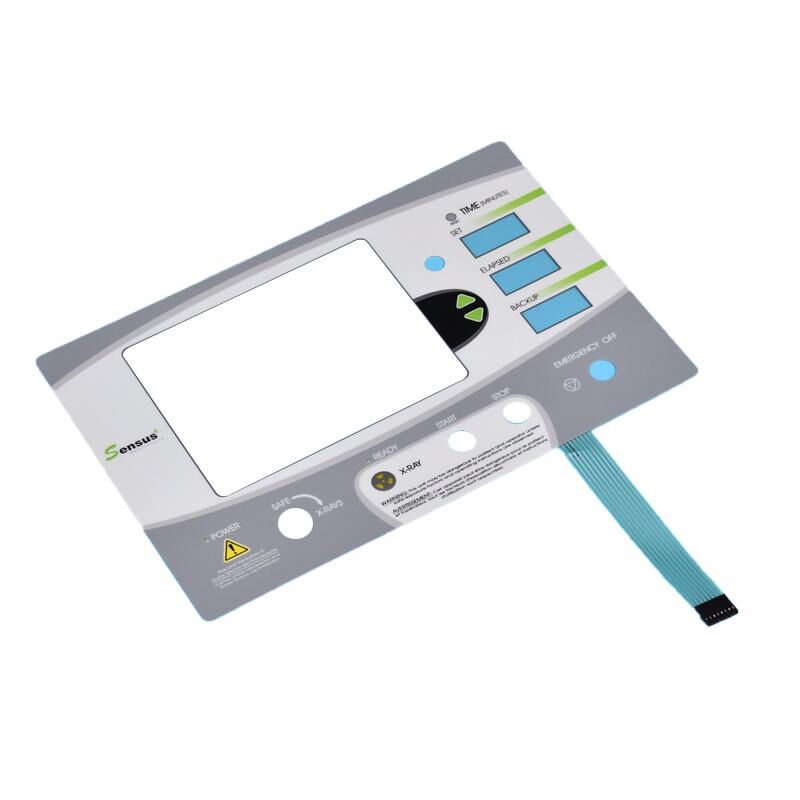

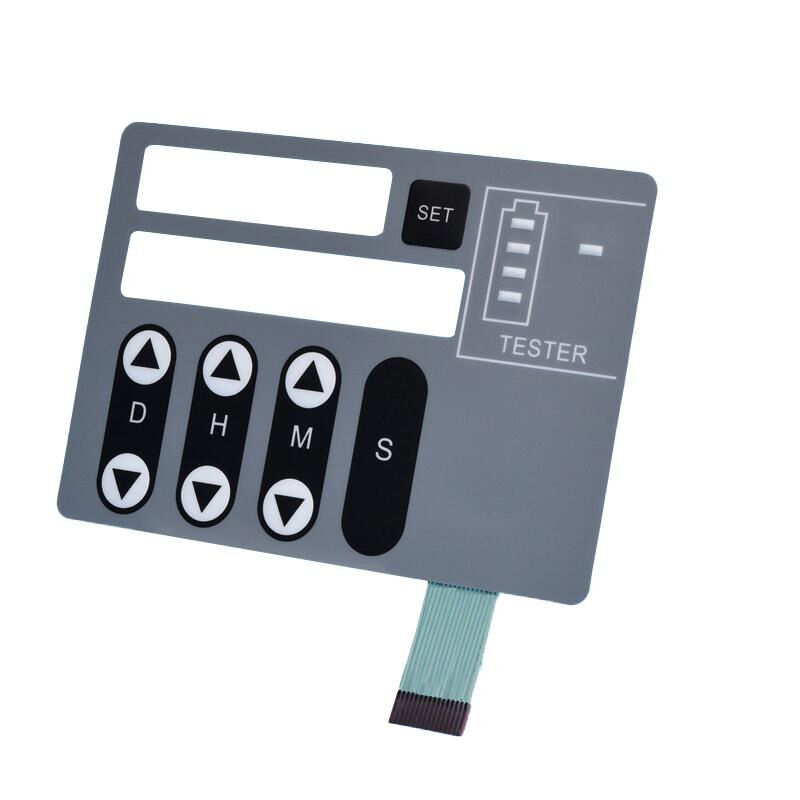

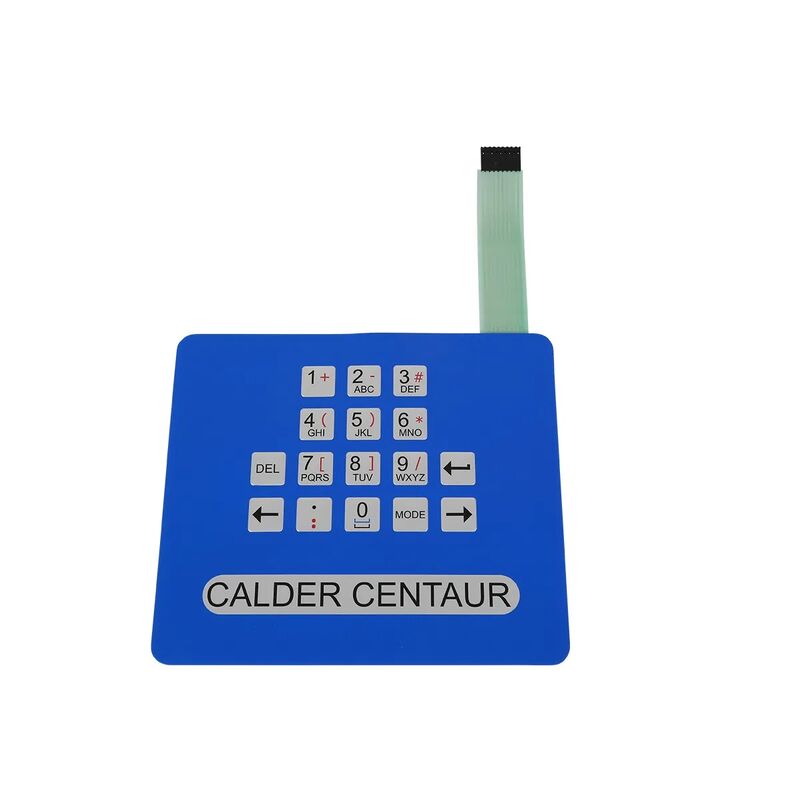

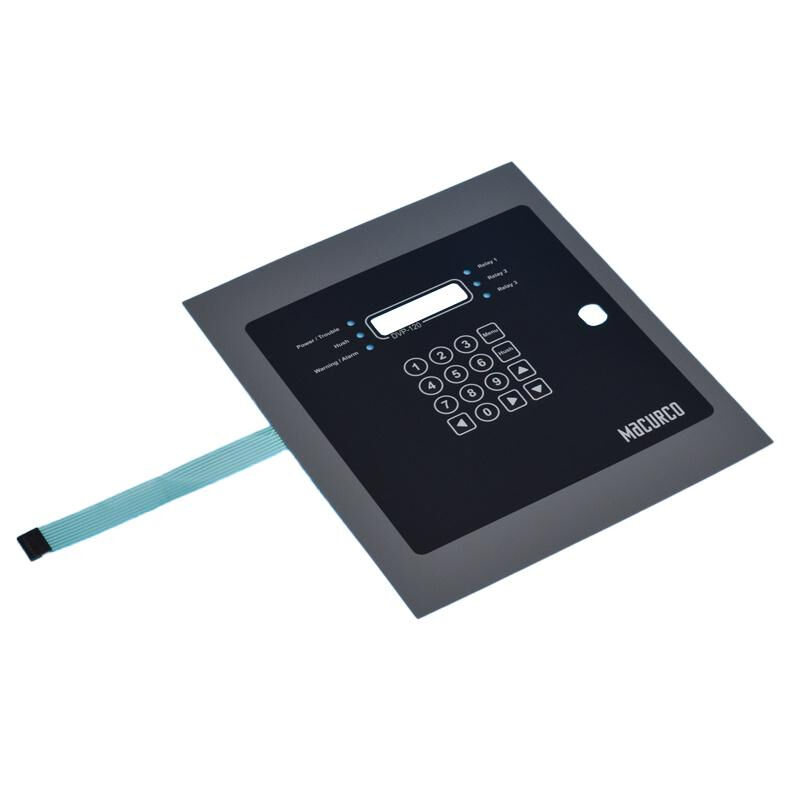

제품 이미지
